一、 机房环境监控系统介绍：

    随着社会信息化程度的不断提高，机房计算机系统的数量与俱增，其环境设备也日益增多，机房环境设备（如供配电系统、UPS电源、空调、消防系统、保安系统等）必须时时刻刻为计算机系统提供正常的运行环境。因此，对机房动力设备及环境实施监控就显得尤为重要。

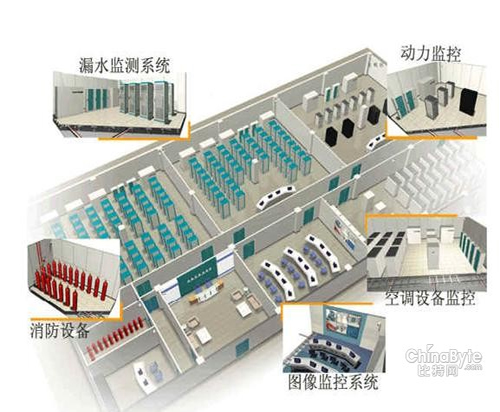

    机房环境及动力设备监控系统主要是对机房设备（如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等）的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据，实现对机房遥测、遥信、遥控、遥调的管理功能，为机房高效的管理和安全运营提供有力的保证。

    二、监控功能

    · 供配电：电源参数监控；
    监控机房内电源进线柜和出线柜电压、电流、频率状态。

    · 机房设备：UPS监控；
    监控机房内UPS电源输入、输出电压、电流、频率等各项参数，设置报警参数，设备出现故障及达到报警参数设置范围，可随时向监控中心发出警告。

    · 机房环境：机房温湿度、漏水监控；
    在机房设置温湿度传感器，在中心机房可通过网络显示出各机房的实时温湿度情况，当温度、湿度越界时向监控中心发出警告报警。在机房主要是地板下设置漏水感应线圈，在出现水源时可及时发出警告。

    · 图像监控：对机房现场进行图像实时监控与传输，保证在监控中心可随时查看每个分局机房内视频图像。

    · 集中监控：对以上内容通过计算机进行集中监控。

    将配电电源监控、环境监控、和安全视频监控结合在一起，提出建设基于IP网络传输技术的数字化、网络化监控系统工程。
    在机房安装网络型智能监控数据采集机，将各数据采集模块，如温湿度传感器、烟雾探测器、红外探测器等设备连接到采集机上。给数据采集机分配好IP地址，用浏览器方式就可以实现多个机房的参数监控和告警的查询、排序、统计等功能。监控中心安装数据库服务器及相关监控管理软件，并安装智能电话语音报警机和GSM短信报警机，在机房出现异常情况下，可拨打预先设置的电话及手机号码或发送短信。监控中心都可以同时进行机房监控管理和收到告警通知。

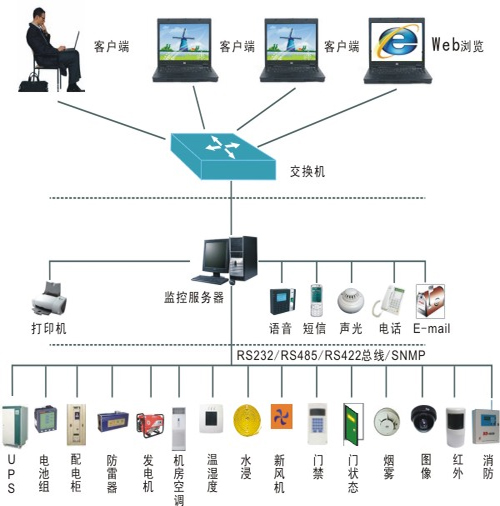

    方案设备连网结构如下图所示：
